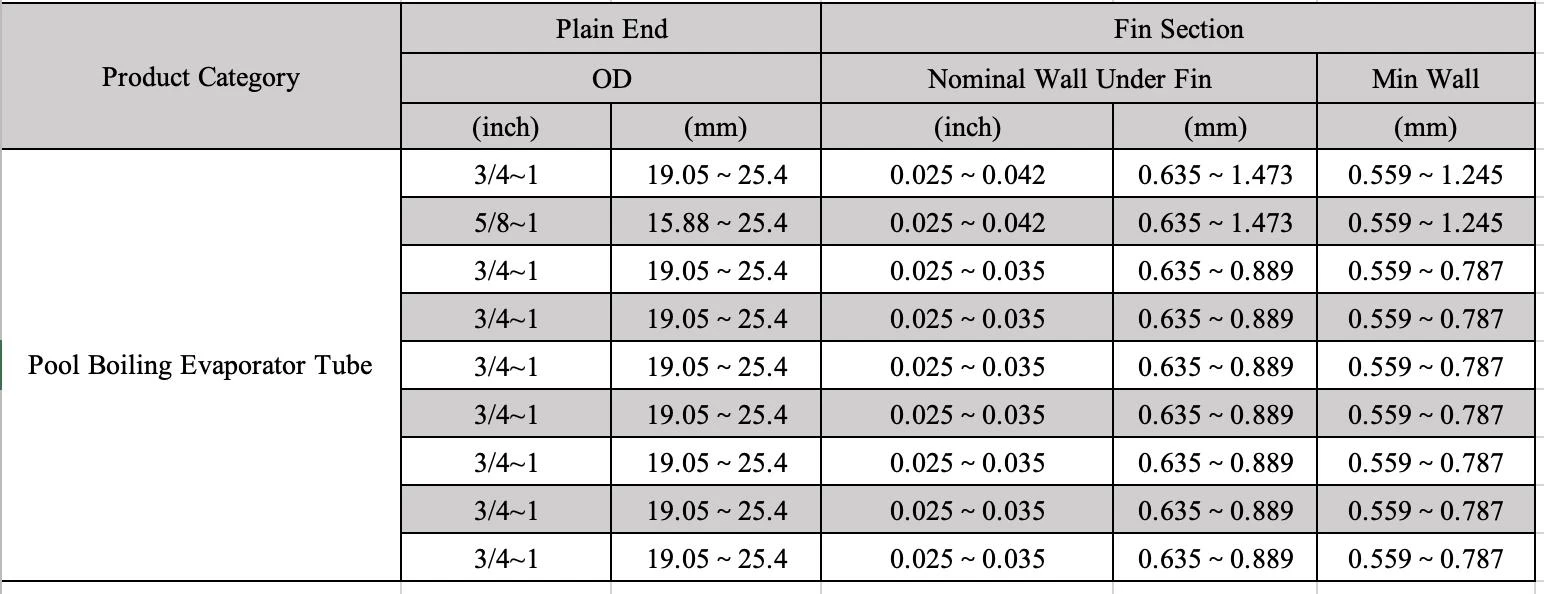

Kupferbecken-Siedeverdampferrohr

Die fischschuppenartigen Profile sind gleichmäßig auf der verstärkten Oberfläche des Rohrs verteilt, während die kreisförmigen Kanäle spiralförmig unter den Profilen geformt sind. Die spezielle poröse Struktur hat viele Kristallisationspunkte geschaffen, die beim Flutsieden entscheidend sind. Sie hat die Dicke des Flüssigkeitsfilms zwischen den Blasen und der Rohrwand verringert, um den Wärmewiderstand zu verringern. Gleichzeitig kann sie die Zirkulation von Flüssigkeit und Blasen in den Rippenwurzelkanälen und Hohlräumen durch den Thermosiphoneffekt beschleunigen, der sowohl die interne als auch die externe Konvektion verbessert.

Diese Zirkulation kann auch dazu beitragen, Verunreinigungen zu entfernen und so die Verschmutzung zu verringern. In dieser speziellen Konfiguration kann das Kühlmittel bei geringerer Überhitzung kontinuierlich mehr Blasen zum Sieden bringen. Der Wärmeübertragungskoeffizient auf der Mantelseite kann bis zu 30-mal so hoch sein wie bei einem einfachen Rohr.

Darüber hinaus wird der Wärmeübergangskoeffizient auf der Rohrseite nochmals verbessert, was zu einer größeren Oberfläche und einer turbulenten Strömung beiträgt, die durch spiralförmige Rippen im Rohrinneren verursacht wird.
